Minh hoạ: Grating trong bối cảnh nhà máy, khu công nghiệp, sàn kỹ thuật – Bề mặt thông thoáng, mặt phẳng an toàn và có khả năng chịu tải.
1. Grating là gì trong kỹ thuật?
Nếu bạn từng thấy những tấm lưới đặt trên rãnh thoát nước, lối đi kỹ thuật hay sàn thao tác trong nhà máy, rất có thể đó là grating.
Nói đơn giản: Grating là một hệ kết cấu dạng lưới hở có khả năng chịu tải. Grating vừa tạo thành một mặt phẳng đỡ người/thiết bị/xe, vừa cho nước – khí – ánh sáng đi qua.
Định nghĩa cốt lõi trong kỹ thuật quốc tế "Grating" thường được viết gọn là:
A load-bearing open grid structural system
(Hệ kết cấu dạng lưới hở có khả năng chịu tải)
⚠️ Quan trọng: Grating không chỉ đơn thuần là “tấm che đậy”. Nó là một cấu kiện chịu lực. Trực tiếp ảnh hưởng đến an toàn, vận hành và chi phí vòng đời của công trình.
2. Cấu tạo grating: phần nào quyết định khả năng chịu tải?
Một tấm grating thường có 3 thành phần chính. Đó là Thanh chịu lực, thanh liên kết và bề mặt lưới hở. Các thành phần này sẽ được phân biệt rõ nét ở tấm sàn grating thép. Ở FRP, các thanh tạo thành ô vuông, khả năng chịu lực sẽ dàn đều trên mặt phẳng. Hình ảnh dưới đây, Goat minh họa vị trí các thành phần cấu tạo của grating.

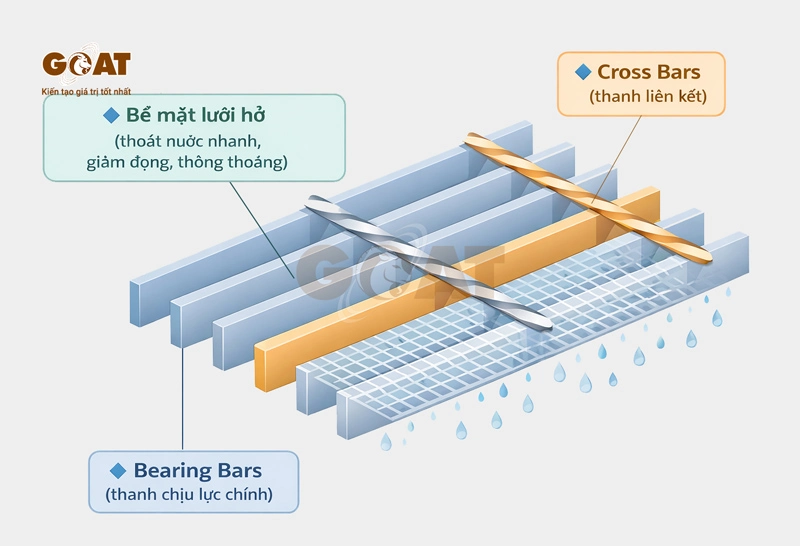

Minh hoạ: Bearing bars (thanh chịu lực chính) và cross bars (thanh liên kết) – “xương sống” quyết định khả năng chịu tải.
🔹 Thanh dầm hay thanh chịu lực chính(Bearing bars)
Thanh chịu lực được coi như “xương sống” của grating. Chúng chịu trách nhiệm:
-
Gánh phần lớn tải trọng
-
Quyết định độ cứng, khả năng chịu tải & độ võng
-
Hướng đặt bearing bar cần trùng hướng chịu lực chính
Tác động mạnh đến an toàn Dễ bị đặt sai hướng
🔹 Thanh liên kết (Cross bars)
Thanh liên kết sẽ giữ khoảng cách, tăng ổn định tổng thể và giúp tải phân bố đều.
-
Ổn định kết cấu, chống xoắn/lật
-
Giữ khoảng cách giữa bearing bars
-
Hỗ trợ phân bố tải trên toàn tấm
Ổn định kết cấu Ảnh hưởng độ rung
🔹 Bề mặt lưới hở (open grid surface)
-
Thoát nước nhanh, hạn chế đọng bùn rác
-
An toàn hơn trong môi trường ẩm ướt, trơn trượt
-
Thông thoáng, giảm đọng nước bề mặt
Gợi ý thực tế: Nếu bạn gặp một tấm grating “trông vẫn chắc”, nhưng đi lại thấy rung/nhún bất thường. Đầu tiên, hãy xem lại hướng thanh chịu lực chính và khoảng gối đỡ. Sau đó, kiểm tra lại các mối nối giữa thanh liên kết và thanh chịu lực.
3. Phân biệt grating với tấm đặc, tấm đục lỗ và lưới thép
Không phải cứ “có lỗ” là grating. Grating khác ở chỗ nó được thiết kế như một cấu kiện chịu lực.
|
Đặc điểm |
Grating |
Tấm đặc |
Lưới thép |
|
Chịu tải |
Có |
Có |
Rất hạn chế |
|
Thoát nước |
Rất tốt |
Không |
Tốt |
|
Vai trò kỹ thuật |
Kết cấu |
Che phủ |
Phụ trợ |
|
Ứng dụng hạ tầng |
Phổ biến |
Có giới hạn |
Hiếm |
Kết luận ngắn: Grating là hệ kết cấu dạng lưới chịu tải, không phải “tấm đậy có lỗ”.
4. Phân loại grating theo vật liệu: Grating thép và Grating FRP
Trong thực tế tại Việt Nam, khi nhắc đến tấm sàn grating, nhiều người thường mặc định đó là tấm sàn grating bằng thép mạ kẽm. Bởi đây là loại xuất hiện sớm, quen thuộc trong hạ tầng và nhà xưởng. Tuy nhiên, về mặt kỹ thuật, grating không chỉ giới hạn ở thép mạ kẽm. Chúng có thể được chế tạo từ nhiều vật liệu khác nhau như thép, composite FRP, hoặc các vật liệu kỹ thuật phù hợp với từng môi trường sử dụng.`
Hai nhóm phổ biến trong công trình là tấm sàn grating thép và Tấm grating composite FRP. Mỗi nhóm có “đất diễn” riêng, phụ thuộc bối cảnh.

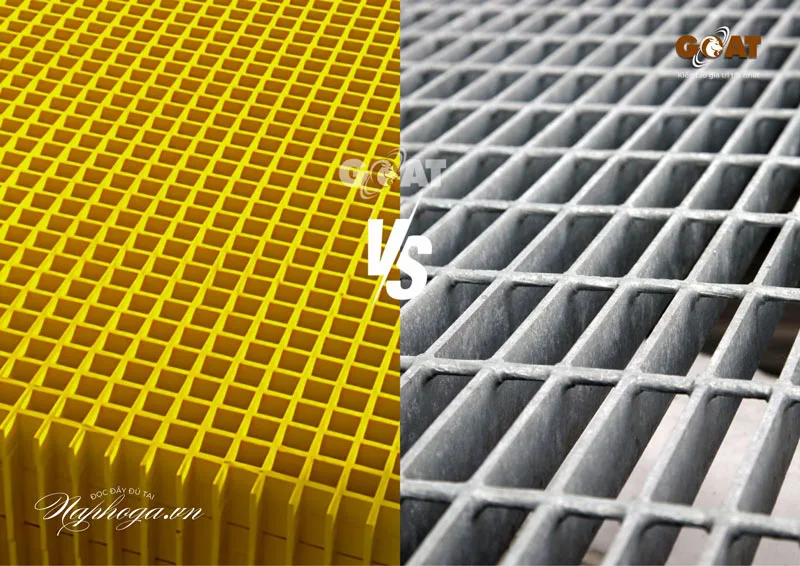

Minh hoạ: Grating thép (thường mạ kẽm) và grating FRP (composite) – mỗi loại phù hợp một bối cảnh sử dụng.
4.1. Grating thép (thường đi kèm mạ kẽm)
-
Phù hợp khi tải lớn, cần độ cứng cao
-
Ứng dụng: rãnh thoát nước giao thông, sàn thao tác công nghiệp nặng
-
Điểm cần lưu ý: trọng lượng lớn, cần bảo vệ chống ăn mòn (mạ kẽm/sơn), cần chú ý bảo trì thường xuyên.
4.2. Grating composite / FRP
-
Nhẹ, dễ thi công; không gỉ; cách điện; chịu hóa chất.
-
Về tải trọng: Không quá lớn, chịu được xe con đi qua (độ rộng càng nhỏ, chịu lực càng tốt)
-
Phù hợp: môi trường ẩm, nước thải, hóa chất, ngoài trời
-
Thường có lợi về chi phí vòng đời (bảo trì thấp)
Cần lưu ý rằng: Grating sẽ giúp giải quyết vấn đề, tối ưu ngân sách nếu dùng đúng chất liệu phù hợp. FRP không phải “kém hơn thép”, mà là phù hợp hơn trong những môi trường ăn mòn, ẩm ướt hoặc cần cách điện.
5. Grating được dùng ở đâu trong thực tế Việt Nam?
Ở Việt Nam, grating xuất hiện rất thường xuyên trong các công trình giao thông, nhà xưởng, khu công nghiệp...Dưới đây là một số ứng dụng phổ biến của grating:
-
Rãnh thoát nước đô thị
-
Nắp Mương grating kỹ thuật
-
Sàn thao tác grating
-
Bậc cầu thang grating
-
Lối đi bảo trì máy móc
-
Trạm xử lý nước thải
-
Trạm kỹ thuật điện
-
Sàn chăn nuôi

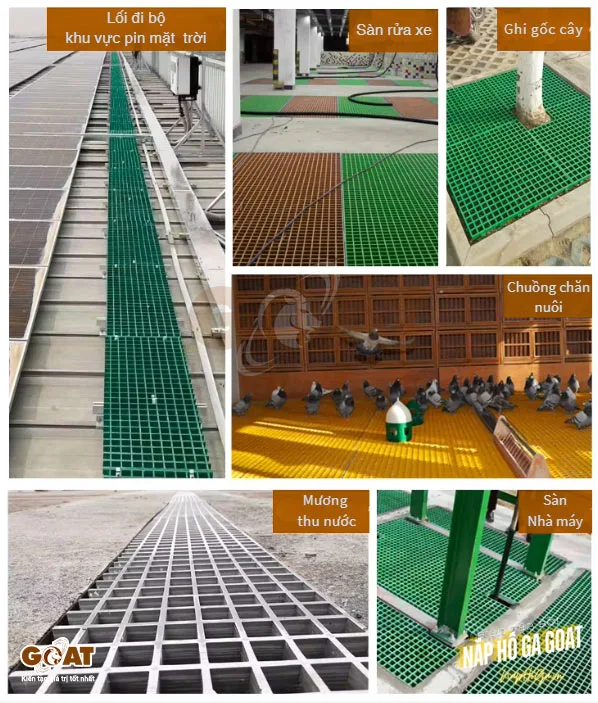

Minh hoạ: Lắp đặt sàn Grating FRP trong môi trường vận hành thực tế – ưu tiên thoát nước, chống trượt và bảo trì thuận tiện.
Với các bối cảnh này, cấu trúc lưới hở thường cho hiệu quả thoát nước và an toàn tốt hơn so với tấm đặc. Đặc biệt khi gặp mưa lớn hoặc bề mặt dễ trơn.
6. Vì sao grating “đạt tải” vẫn chưa chắc sử dụng tốt?
Trong thực tế có những tấm grating không gãy, không nứt, nhưng khi đi lại lại cảm giác thiếu an toàn. Vì vậy, ngoài “chịu tải”, bạn cần quan tâm thêm những điều sau:
-
Độ võng khi sử dụng (cảm giác ổn định khi đi lại)
-
Bối cảnh môi trường (ẩm, ăn mòn, hóa chất)
-
Cách lắp đặt và gối đỡ
-
Chi phí bảo trì theo vòng đời
7. Nên chọn grating FRP hay grating thép mạ kẽm?
Câu trả lời ngắn gọn: không có loại nào tốt nhất cho mọi trường hợp. Việc chọn phụ thuộc vào tải trọng, môi trường và yêu cầu vận hành.
Khi nào grating thép mạ kẽm thường phù hợp?
-
Khu vực yêu cầu khả năng chịu tải trọng tập trung cao
-
Cần độ cứng lớn
-
Môi trường ăn mòn không quá khắc nghiệt (hoặc có giải pháp bảo vệ phù hợp)
Khi nào grating FRP thường là lựa chọn hợp lý?
-
Môi trường ẩm ướt, nước thải, hóa chất, ven biển
-
Cần các loại bề mặt chống trượt ở mức độ khác nhau. (Xem thêm bài viết chuyên sâu về bề mặt chống trượt sàn FRP)
-
Cần cách điện hoặc chống tia lửa
-
Ưu tiên vận hành ổn định, bảo trì thấp theo vòng đời
Câu hỏi thường gặp về grating (FAQ)
Các câu trả lời dưới đây được viết ngắn gọn, rõ ý để người đọc và công cụ tìm kiếm dễ hiểu.
Grating có phải chỉ dùng để đậy rãnh thoát nước không?
Không. Trong kỹ thuật, grating là hệ kết cấu chịu tải dạng lưới, dùng cho sàn thao tác, lối đi kỹ thuật, mương kỹ thuật, trạm xử lý nước thải… chứ không chỉ để đậy rãnh.
Grating khác gì so với tấm đục lỗ?
Grating có thanh chịu lực chính (bearing bar) và được thiết kế để gánh tải. Tấm đục lỗ thường chỉ mang tính che phủ, không được tính toán như một cấu kiện chịu lực.
Vì sao grating đặt sai hướng vẫn có thể gây nguy hiểm dù “đạt tải”?
Vì tải trọng chủ yếu truyền theo hướng thanh chịu lực chính. Nếu đặt sai hướng, khả năng chịu tải và độ ổn định có thể giảm mạnh, dẫn đến võng hoặc mất an toàn khi sử dụng.
Grating FRP có chịu lực kém hơn grating thép không?
Không hẳn. Grating FRP chịu lực tốt trong phạm vi thiết kế. Chúng phát huy thế mạnh vượt trội ở môi trường ẩm, ăn mòn hoặc cần cách điện. Vì vậy, việc lựa chọn loại nào phụ thuộc bối cảnh sử dụng, không chỉ nhìn vào độ cứng.
Khi chọn grating, ngoài tải trọng cần quan tâm thêm yếu tố nào?
Ngoài tải trọng, cần xem độ võng khi sử dụng, môi trường làm việc, tần suất đi lại, cách lắp đặt/gối đỡ và chi phí bảo trì theo vòng đời.
Tóm lại: Grating là gì? Grating không chỉ là “tấm đậy”. Trong kỹ thuật, grating là hệ kết cấu dạng lưới chịu tải — vừa đảm bảo thoát nước, vừa đảm bảo an toàn sử dụng. Goat tin rằng, khi hiểu đúng bản chất, bạn sẽ chọn vật liệu và bối cảnh phù hợp hơn. Điều đó chắc chắn sẽ giúp giảm thiểu rủi ro và chi phí phát sinh về sau.
