Thép mạ kẽm nhúng nóng bền được bao lâu trong môi trường nước thải hoặc hơi muối? Đây là câu hỏi mà nhiều chủ đầu tư, kỹ sư và đơn vị vận hành quan tâm. GOAT sẽ cùng bạn giải đáp chi tiết trong bài viết ngay sau đây.
⚠️ Có thể bạn quan tâm:
I. THÉP MẠ KẼM NHÚNG NÓNG LÀ GÌ?
❝
Thép mạ kẽm nhúng nóng là thép được nhúng trực tiếp vào kẽm nóng chảy. Nhờ vậy tạo lớp kẽm bảo vệ bề mặt, giúp thép chống gỉ và ăn mòn tốt hơn trong môi trường ngoài trời hoặc nơi có độ ẩm cao. Lớp kẽm này bảo vệ thép theo cơ chế “hy sinh”. Hiểu đơn giản là kẽm sẽ bị ăn mòn trước để thép nền bên trong tránh bị oxy hóa.
______
Các sản phẩm thép mạ kẽm nhúng nóng thường dùng
Trong công trình xây dựng, thép mạ kẽm nhúng nóng thường xuất hiện dưới dạng sản phẩm hoàn chỉnh như:
-
Tấm grating thép mạ kẽm dùng cho sàn thao tác, lối đi kỹ thuật.
-
Song chắn rác, nắp mương thép mạ kẽm trong hệ thống thoát nước.
-
Lan can, thang cáp, kết cấu thép ngoài trời.
Khi tìm hiểu từng sản phẩm, ta cần đánh giá tuổi thọ lớp mạ trong môi trường sử dụng thực tế. Đặc biệt là môi trường khắc nghiệt như nước thải và hơi muối.
______
Đầu tiên, Chủ đầu tư muốn gì khi tìm hiểu về độ bền của Thép mạ kẽm nhúng nóng?
Khi tìm câu hỏi này, hầu hết chủ đầu tư không muốn đọc lý thuyết.
Họ chỉ muốn biết 3 điều rất thực tế:
-
Dùng thép mạ kẽm trong môi trường nước thải / hơi muối có ổn không?
-
Bao lâu thì thép mạ kẽm xuống cấp?
-
Khi nào nên bảo trì, khi nào bắt buộc phải thay thế?
Bài viết này GOAT sẽ trả lời vào trọng tâm đủ để bạn ra quyết định mà không cần phải mò mẫm trên rất nhiều nguồn thông tin.
II. TRẢ LỜI NGẮN GỌN: ĐỘ BỀN THÉP MẠ KẼM NHÚNG NÓNG LÀ BAO LÂU?
❝
Trả lời: Thép mạ kẽm nhúng nóng không có một tuổi thọ cố định.
Trong môi trường nước thải hoặc hơi muối, lớp mạ kẽm thường xuống cấp rõ sau vài năm sử dụng, nhanh hay chậm phụ thuộc vào:
Vì vậy, có lẽ chúng ta nên quan tâm tới việc “chấp nhận tuổi thọ bao lâu và chi phí vòng đời ở mức nào”.
______
Hiểu đúng: “độ bền” của thép mạ kẽm nghĩa là gì?
❝
Một nhầm lẫn rất phổ biến là cho rằng thép đã mạ kẽm rồi thì sẽ không gỉ.
Nhưng thực tế, lớp mạ kẽm chỉ bảo vệ thép bằng cơ chế hy sinh.
Vì vậy, tuổi thọ cần quan tâm là tuổi thọ lớp kẽm, không phải tuổi thọ thép.
Cụ thể cơ chế bảo vệ thép của lớp mạ kẽm như sau:
-
Kẽm bề mặt sẽ bị ăn mòn trước. (Nguyên nhân sẽ được nêu rõ ở phần sau của bài viết).
-
Thép được bảo vệ phía sau.
-
Khi lớp kẽm bị tiêu hao đến ngưỡng, thép bắt đầu gỉ rất nhanh
______
Bản chất kỹ thuật: vì sao độ bền lớp mạ kẽm “hao nhanh” trong môi trường nước thải / hơi muối?
Bản chất phản ứng hóa học của lớp mạ kẽm
Về mặt bản chất, thép mạ kẽm được bảo vệ nhờ việc kẽm chấp nhận bị ăn mòn thay cho thép. Khi nhớ điều này, ta sẽ hiểu vì sao lớp mạ kẽm không thể “bền mãi”, đặc biệt trong môi trường khắc nghiệt.
Quá trình bắt đầu khi kẽm trên bề mặt thép chủ động nhường electron và chuyển sang trạng thái ion:
Zn → Zn2+ + 2e−
Các electron này không biến mất, mà tiếp tục tham gia phản ứng với oxy và nước trong môi trường xung quanh:
O2 + 2H2O + 4e− → 4OH−
-
Kết quả của sự hao mòn lớp thép mạ kẽm trong môi trường
Từ đây, các hợp chất trung gian hình thành trên bề mặt kẽm.
-
Trong điều kiện có CO2, lớp kẽm có thể hình thành hợp chất hydrozincite: Zn5(CO3)2(OH)6
-
Trong môi trường chứa ion chloride (Cl−), sản phẩm ăn mòn đặc trưng của kẽm là: Zn5(OH)8Cl2·H2O (simonkolleite)
Các lớp hợp chất này chỉ có tính bảo vệ tương đối và dễ bị phá vỡ trong điều kiện ẩm cao hoặc chu kỳ ướt – khô lặp lại liên tục.
Trong điều kiện ít ăn mòn, lớp này đóng vai trò như một “áo giáp tạm”, giúp làm chậm tốc độ hao mòn.
Qua phân tích trên, vấn đề xuất hiện khi thép mạ kẽm làm việc trong nước thải hoặc môi trường có hơi muối. Các ion chloride (Cl⁻) không trực tiếp “ăn” kẽm, nhưng chúng làm mất tính ổn định của lớp bảo vệ tạm thời. Từ đó, khiến bề mặt kẽm liên tục bị lộ ra. Đặc biệt ở các vị trí ẩm nhưng không ngập liên tục, lớp bảo vệ cứ hình thành rồi bị phá vỡ theo chu kỳ ướt – khô.
Hệ quả là kẽm bị hao mòn theo thời gian. Chính cơ chế này làm cho lớp mạ kẽm của thép trong nước thải hoặc hơi muối giảm tuổi thọ nhanh hơn nhiều so với khi sử dụng ngoài trời khô ráo.
______
Tuổi thọ thực tế của thép mạ kẽm có thể kỳ vọng là bao lâu?
Không có một con số chung cho mọi công trình, nhưng từ thực tế sử dụng có thể rút ra:
-
Ở Môi trường nước thải / hơi muối mức trung bình: → Lớp mạ kẽm thường xuống cấp rõ sau vài năm, đặc biệt tại mối hàn, khe kẽ
-
Ở Môi trường ăn mòn nặng (ven biển, nước thải công nghiệp): → Tuổi thọ lớp mạ giảm mạnh, cần theo dõi sát và có kế hoạch thay thế sớm
Điều quan trọng cần nhớ:
❝
Khi lớp mạ kẽm vượt ngưỡng bảo vệ, thép gỉ rất nhanh.
III. 3 DẤU HIỆU NHẬN BIẾT MỨC ĐỘ XUỐNG CẤP CỦA LỚP MẠ KẼM
Việc nhận biết đúng giai đoạn xuống cấp giúp quyết định bảo trì hay thay thế chính xác hơn.
Mốc trắng (white rust) trên bề mặt thép mạ kẽm.
Dấu hiệu 1
Mốc trắng (White Rust)
Biểu hiện: lớp bột hoặc mảng trắng xám xuất hiện trên bề mặt.
-
Bản chất: sản phẩm ăn mòn của kẽm khi tiếp xúc ẩm.
-
Ảnh hưởng: chủ yếu làm giảm tính thẩm mỹ.
-
Khả năng bảo vệ: chưa suy giảm đáng kể.
👉 Có thể xử lý sớm, chưa cần thay.

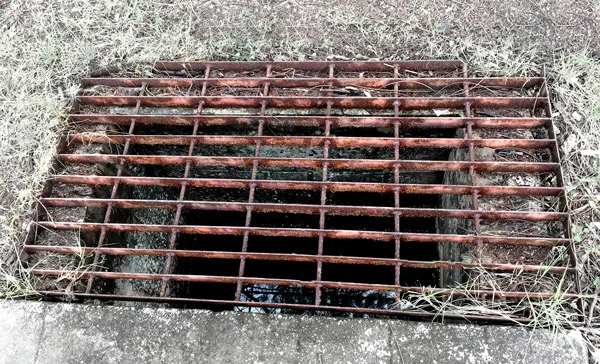

Gỉ đỏ xuất hiện khi lớp kẽm đã bị tiêu hao.
Dấu hiệu 2
Gỉ đỏ (Rust)
-
Lớp kẽm bị tiêu hao cục bộ hoặc toàn phần.
-
Thép nền bắt đầu tiếp xúc trực tiếp với môi trường.
-
Khả năng chịu lực suy giảm dần theo thời gian.
-
Gỉ lan nhanh trong môi trường nước thải hoặc hơi muối.
👉 Ngưỡng cảnh báo cao, cần quyết định kỹ thuật rõ ràng.

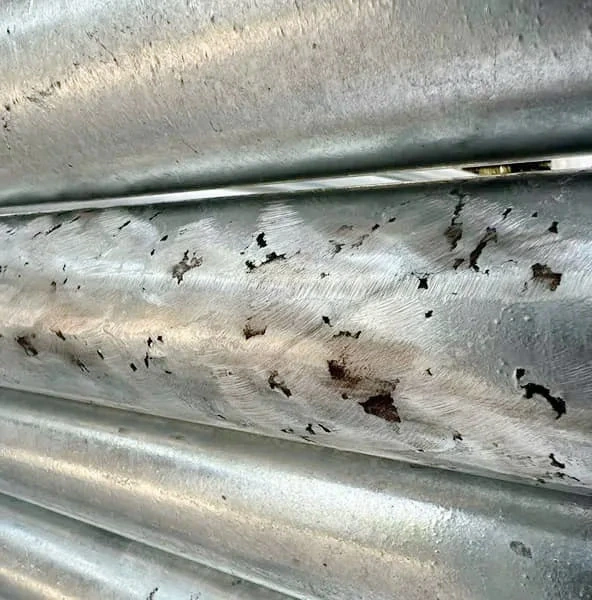

Trầy xước, bong tróc – điểm khởi phát ăn mòn cục bộ.
Dấu hiệu 3
Trầy xước, bong tróc
-
Thường do va chạm hoặc tác động cơ học.
-
Dễ bị bỏ qua vì diện tích nhỏ.
-
Là điểm khởi phát ăn mòn cục bộ nguy hiểm.
👉 Nên kiểm tra định kỳ và xử lý sớm tại các điểm trầy xước.
______
Bảng tổng hợp nguyên nhân làm lớp mạ kẽm xuống cấp trong môi trường nước thải / hơi muối
|
Nhóm nguyên nhân |
Nguyên nhân cụ thể |
Cơ chế gây hại (giải thích dễ hiểu) |
Hệ quả thực tế lên tuổi thọ |
Lưu ý kỹ thuật / cách giảm rủi ro |
|
Bảo quản & lưu kho |
Để ngoài trời, phơi mưa nắng |
Độ ẩm kích hoạt phản ứng ăn mòn sớm trên bề mặt kẽm |
“Giảm tuổi thọ” ngay trước khi đưa vào sử dụng |
Lưu kho khô ráo, có mái che |
|
Đặt trực tiếp trên nền đất ẩm |
Nước ẩm + ion hoà tan tiếp xúc liên tục với lớp mạ |
Tăng tốc ăn mòn cục bộ đáy sản phẩm |
Kê cao, tách khỏi nền |
|
Chồng xếp kín, thiếu thông gió |
Hơi ẩm bị giữ lại → sinh mốc trắng |
Tiêu hao kẽm bề mặt |
Xếp thoáng, có khe hở |
|
Môi trường vận hành |
Hơi muối / ion Cl⁻ |
Cl⁻ phá vỡ lớp sản phẩm bảo vệ trên kẽm |
Kẽm bị “ăn mòn” nhanh hơn môi trường thường |
Hạn chế dùng mạ kẽm cho môi trường biển |
|
Nước thải sinh hoạt |
Chứa ion ăn mòn + độ ẩm cao |
Tuổi thọ giảm so với môi trường khô |
Cần kiểm tra định kỳ |
|
Nước thải công nghiệp |
Có thể chứa Cl⁻, sulfide, hóa chất |
Ăn mòn mạnh, khó kiểm soát |
Cân nhắc vật liệu khác |
|
Chu kỳ ướt – khô lặp lại |
Lớp ăn mòn hình thành rồi bong ra |
Hao mòn theo chu kỳ |
Tránh thiết kế đọng nước |
|
Thiết kế & kết cấu |
Khe kẽ, góc chết |
Đọng nước, thiếu oxy |
Ăn mòn tập trung |
Thiết kế thoát nước tốt |
|
Mối hàn, mép cắt |
Lớp mạ mỏng hoặc không đều |
Điểm yếu xuất hiện sớm |
Gia cố hoặc xử lý bổ sung |
|
Tác động cơ học |
Va đập khi vận chuyển |
Trầy xước lớp mạ |
Lộ thép nền cục bộ |
Che chắn, bốc xếp cẩn thận |
|
Cọ xát khi lắp đặt/vận hành |
Lớp kẽm bong tróc |
Gỉ lan từ điểm xước |
Kiểm tra sau lắp đặt |
|
Chất lượng mạ |
Lớp mạ không đều |
Có vùng mỏng – vùng dày |
Ăn mòn sớm tại vùng yếu |
Kiểm soát nhà cung cấp |
|
Độ dày mạ không đạt |
Lượng kẽm bảo vệ ít |
Tuổi thọ rút ngắn |
Yêu cầu tiêu chuẩn rõ ràng |
|
Xử lý bề mặt kém trước mạ |
Kẽm bám không tốt |
Bong tróc sớm |
Kiểm tra quy trình mạ |
|
Bảo trì & sử dụng |
Không kiểm tra định kỳ |
Không phát hiện điểm yếu sớm |
Gỉ lan rộng |
Lập kế hoạch kiểm tra |
|
Không xử lý sớm mốc trắng |
Kẽm tiếp tục bị tiêu hao |
Giảm lớp bảo vệ |
Vệ sinh kịp thời |
|
Dùng hoá chất tẩy rửa mạnh |
Phá huỷ lớp mạ |
Hư hỏng nhanh |
Chỉ dùng dung dịch nhẹ |
❝
Tóm lại: Tuổi thọ lớp mạ kẽm không chỉ phụ thuộc vào “mạ dày hay mỏng”, mà còn bị chi phối mạnh bởi môi trường, thiết kế, bảo quản và cách sử dụng. Chỉ cần một yếu tố không kiểm soát tốt, tuổi thọ có thể giảm đi vài năm so với kỳ vọng ban đầu.
IV. PHƯƠNG PHÁP XỬ LÝ KHI THÉP MẠ KẼM XUỐNG CẤP
______
Giải thích nhanh 2 phương pháp xử lý lớp mạ kẽm của thép (để khách hàng hiểu đúng)
🔹 Phương pháp 1 – Bảo trì & sửa cục bộ
Áp dụng khi: Lớp kẽm chưa bị tiêu hao nhiều, gỉ mới xuất hiện cục bộ, kết cấu chưa suy yếu.
Ưu điểm: Chi phí thấp, có thể kéo dài thêm vài năm sử dụng.
Giới hạn: Không phù hợp khi gỉ đã lan rộng, cần kiểm tra định kỳ nghiêm túc.
🔹 Phương pháp 2 – Thay thế / đổi giải pháp
Áp dụng khi: Lớp mạ đã mất vai trò bảo vệ, gỉ lan rộng, ăn mòn sâu, chi phí sửa chữa lặp lại cao.
Ưu điểm: Giải quyết triệt để rủi ro, đảm bảo ổn định lâu dài.
👉 Đây là lúc cần đánh giá lại vật liệu, việc “sửa cho qua” có thể gây mất an toàn khi sử dụng.
______
BẢNG DỰ BÁO VÀ PHƯƠNG PHÁP XỬ LÝ THÉP MẠ KẼM NHÚNG NÓNG TRONG MÔI TRƯỜNG NƯỚC THẢI / HƠI MUỐI
|
Mức độ xuống cấp |
Dấu hiệu quan sát được |
Đánh giá lớp mạ |
Phương pháp xử lý phù hợp |
Chu kỳ kiểm tra khuyến nghị |
Vật liệu / sơn gợi ý (VN) |
|
Nhẹ – giai đoạn sớm |
Mốc trắng (white rust), bề mặt xám mờ, chưa thấy gỉ đỏ |
Lớp mạ kẽm còn đủ dày, chức năng bảo vệ còn tốt |
Phương pháp 1: Bảo trì – sửa cục bộ
• Vệ sinh bề mặt
• Làm khô, thông thoáng |
12–24 tháng/lần (môi trường trung bình)
12 tháng/lần (môi trường ẩm/muối) |
Chất tẩy rửa nhẹ gốc nước/kiềm nhẹ (pH < 12) |
|
Nhẹ → trung bình |
Có trầy xước nhỏ, bong cục bộ, thép nền lộ rất ít |
Lớp mạ kẽm bị tổn hao cục bộ nhưng chưa lan rộng |
Phương pháp 1: Bảo trì – sửa cục bộ
• Vệ sinh
• Sơn kẽm lạnh tại điểm hư hỏng |
6–12 tháng/lần |
Sơn kẽm lạnh (mạ lạnh):
• ROVAL Zinc Rich Paint
• ZRC Cold Galvanizing
• Galvacoat / Zinc Rich Epoxy (nội địa) |
|
Trung bình |
Xuất hiện gỉ đỏ cục bộ, gỉ quanh mối hàn/khe kẽ |
Lớp mạ kẽm tại một số vùng đã mất vai trò bảo vệ |
Phương pháp 1 (giới hạn):
• Xử lý cơ học (chà sạch gỉ)
• Sơn lót + sơn phủ bảo vệ |
6 tháng/lần |
Hệ sơn cho thép mạ kẽm:
• Lót epoxy giàu kẽm
• Sơn phủ epoxy / polyurethane |
|
Nặng – giai đoạn rủi ro |
Gỉ đỏ lan rộng, bong tróc nhiều, ăn mòn thấy rõ |
Lớp mạ kẽm đã tiêu hao phần lớn |
Phương pháp 2: Thay thế / làm mới
• Mạ kẽm lại (nếu khả thi)
• Hoặc đổi vật liệu phù hợp hơn |
Không còn hiệu quả nếu chỉ sơn |
— |
|
Rất nặng / cuối vòng đời |
Kết cấu suy yếu, gỉ sâu, biến dạng |
Lớp mạ mạ mất hoàn toàn, thép bị ăn mòn |
Phương pháp 2: Thay thế hoàn toàn
• Đổi giải pháp vật liệu (ví dụ FRP trong môi trường ăn mòn) |
— |
— |
Như vậy, có thể thấy, việc kiểm tra định kỳ và xử lý đúng giai đoạn giúp kéo dài tuổi thọ của thép mạ kẽm. Bên cạnh đó, giảm rủi ro và kiểm soát chi phí vòng đời công trình một cách chủ động
V. KẾT LUẬN
Phương pháp mạ kẽm nhúng nóng là giải pháp hiệu quả trong việc bảo vệ thép trước tác động của môi trường. Tuy nhiên, trong môi trường nước thải và hơi muối, quyết định đúng cần dựa trên 3 điểm sau:
-
Hiểu rõ giới hạn tuổi thọ lớp mạ kẽm
-
Nhận diện đúng dấu hiệu xuống cấp lớp mạ kẽm
-
So sánh trên vòng đời công trình, không chỉ tính chi phí ban đầu
GOAT tin rằng, một lựa chọn đúng ngay từ đầu giúp công trình vận hành ổn định hơn, ít rủi ro hơn và kiểm soát chi phí tốt hơn về lâu dài. Hy vọng bài viết đã cung cấp đầy đủ thông tin về độ bền của thép mạ kẽm nhúng nóng. Hẹn gặp lại ở các bài viết tiếp theo.
Câu hỏi thường gặp về Thép mạ kẽm nhúng nóng trong môi trường nước thải / hơi muối
Thép mạ kẽm nhúng nóng thật sự bền được bao lâu trong môi trường nước thải hoặc hơi muối?
Không có một con số cố định. Trong môi trường nước thải hoặc hơi muối, lớp mạ kẽm thường xuống cấp rõ sau vài năm sử dụng. Tốc độ nhanh hay chậm phụ thuộc vào mức độ ăn mòn của môi trường, độ dày lớp mạ ban đầu và việc kiểm tra – bảo trì định kỳ.
Vì sao mạ kẽm nhanh xuống cấp trong môi trường nước thải và hơi muối?
Do độ ẩm cao và sự hiện diện của ion ăn mòn, đặc biệt là chloride (Cl⁻). Các yếu tố này phá vỡ lớp bảo vệ trên bề mặt kẽm, nhất là trong điều kiện ướt – khô luân phiên, khiến kẽm bị tiêu hao nhanh hơn nhiều so với môi trường khô.
Thép mạ kẽm nhúng nóng có bị gỉ không?
Có, nhưng theo từng giai đoạn. Ban đầu thường là mốc trắng (white rust). Khi lớp kẽm bị tiêu hao nhiều, thép nền bắt đầu xuất hiện gỉ đỏ. Nếu gỉ đỏ đã lan rộng, lớp mạ gần như không còn khả năng bảo vệ.
Dấu hiệu nào cho thấy mạ kẽm vẫn còn bảo trì được?
Khi bề mặt chỉ có mốc trắng, xám mờ, trầy xước nhỏ hoặc gỉ đỏ rất ít và chưa lan. Trong giai đoạn này, việc vệ sinh và sơn kẽm lạnh cục bộ vẫn mang lại hiệu quả.
Khi nào nên thay thế thay vì tiếp tục sơn sửa?
Nên thay thế hoặc đổi giải pháp khi gỉ đỏ đã lan rộng, lớp mạ bong tróc nhiều vị trí hoặc phải sơn sửa lặp lại nhiều lần nhưng không cải thiện. Lúc này, sơn phủ chỉ mang tính tạm thời và không còn hiệu quả kinh tế.
Có nên dùng sơn kẽm lạnh để xử lý thép mạ kẽm bị hỏng không?
Có, nhưng chỉ nên áp dụng khi lớp mạ kẽm vẫn còn khả năng bảo vệ tổng thể. Sơn kẽm lạnh phù hợp để xử lý cục bộ tại các điểm trầy xước hoặc bong mạ, không phải giải pháp cho bề mặt đã gỉ lan rộng.
Bao lâu nên kiểm tra thép mạ kẽm trong môi trường nước thải hoặc hơi muối?
Khuyến nghị kiểm tra định kỳ mỗi 6–12 tháng trong môi trường nước thải hoặc hơi muối. Với môi trường ẩm trung bình, chu kỳ có thể giãn ra 12–24 tháng.
Thép mạ kẽm nhúng nóng có phải là giải pháp tốt nhất cho môi trường ăn mòn không?
Thép mạ kẽm nhúng nóng có thể được bảo vệ trong môi trường ăn mòn. Nhưng chúng có giới hạn. Trong môi trường ăn mòn mạnh như nước thải hoặc hơi muối, cần đánh giá kỹ tuổi thọ và chi phí vòng đời, thay vì chỉ nhìn vào chi phí đầu tư ban đầu.
