Checklist Kiểm Tra Nắp Hố Ga Trước Khi Nghiệm Thu & Bàn Giao

Checklist kỹ thuật chuyên sâu

Checklist kiểm tra nắp hố ga trước khi giao hàng: Hệ thống tiêu chuẩn và quy trình kiểm soát chất lượng dành cho nhà thầu và chủ đầu tư

Nghiệm thu nắp hố ga không chỉ đơn thuần là kiểm tra kích thước hay đối chiếu cấp tải trọng trên hồ sơ kỹ thuật. Đây là bước đánh giá tổng thể cả hệ thống kiểm soát chất lượng sản phẩm. Bài viết này, GOAT tổng hợp checklist kiểm tra chuyên sâu, giúp nhà thầu và chủ đầu tư có căn cứ kỹ thuật rõ ràng trước khi đưa sản phẩm vào nghiệm thu.

Gợi ý đọc nhanh: Nếu bạn đang chuẩn bị nghiệm thu hoặc giao nhận nắp hố ga cho công trình, hãy tập trung vào 4 nhóm kiểm tra chính gồm kích thước – ngoại quan – vận hành – thử tải và hồ sơ chất lượng.

Vì sao cần checklist kiểm tra nghiệm thu nắp hố ga trước khi giao hàng?

Trong hạ tầng đô thị hiện đại, nắp hố ga là vật tư nhỏ trong tổng thể. Nhưng bản thân chúng chịu yêu cầu rất cao về an toàn và độ bền vì nằm tại điểm kết nối giữa hệ thống ngầm và hạ tầng giao thông. Chỉ một sai sót kỹ thuật cũng có thể gây nứt vỡ, xô lệch, phát sinh tiếng ồn hoặc nghiêm trọng hơn là mất an toàn khi vận hành.

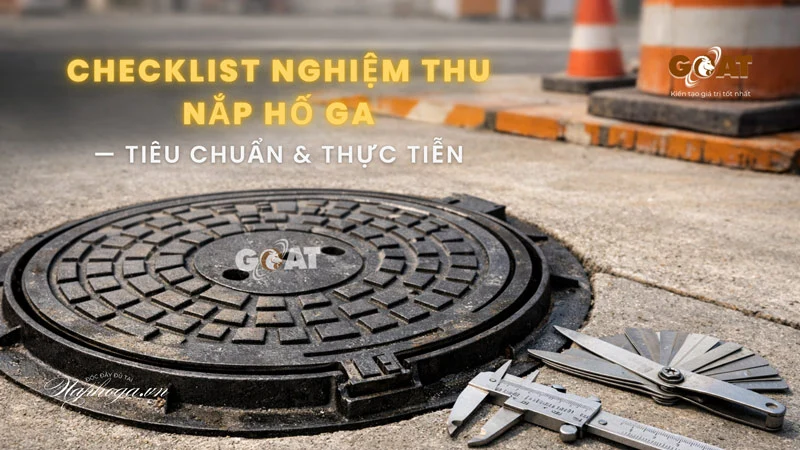

Checklist nghiệm thu nắp hố ga rất quan trọng trước khi giao nhận — Mô tả ảnh: Checklist nghiệm thu nắp hố ga là các tiêu chuẩn và quan sát được đúc kết từ thực tiễn của Nắp hố ga GOAT.

Vì vậy, checklist nghiệm thu kiểm tra nắp hố ga trước khi giao hàng không chỉ là bước kiểm soát cuối đối với đơn vị cung ứng như Goat. Mà còn là căn cứ quan trọng để nhà thầu và chủ đầu tư nghiệm thu trước khi nhận hàng. Việc kiểm tra kỹ lưỡng giúp đối chiếu chất lượng thực tế với hồ sơ kỹ thuật, hạn chế rủi ro sửa chữa, chậm tiến độ và đảm bảo sản phẩm sẵn sàng lắp đặt.

Một lô nắp hố ga đạt yêu cầu không chỉ là “hàng giao đúng số lượng”, mà còn phải là “hàng giao đúng tiêu chuẩn, đúng khả năng chịu lực, đúng cấu hình vận hành và đúng hồ sơ chất lượng”.

Khung pháp lý và hệ thống tiêu chuẩn kỹ thuật áp dụng cho nắp hố ga

Muốn kiểm tra đúng và đủ, trước tiên cần biết nắp hố ga được đánh giá theo tiêu chuẩn nào. Hiện nay, sản phẩm trên thị trường chủ yếu tuân theo hai hệ tiêu chuẩn phổ biến là TCVN 10333 và BS EN 124. Đây là cơ sở để nhà sản xuất tổ chức quy trình sản xuất đồng bộ, đồng thời cũng là căn cứ rõ ràng giúp nhà thầu và chủ đầu tư nghiệm thu chính xác.

Tiêu chuẩn TCVN 10333-3:2014

TCVN 10333-3:2014 quy định yêu cầu kỹ thuật đối với nắp hố ga và song chắn rác dùng trong hệ thống thoát nước bê tông cốt thép đúc sẵn, bao gồm vật liệu, kích thước, ngoại quan và khả năng chịu tải.

Đặc tính kỹ thuật	Yêu cầu theo TCVN 10333-3:2014
Sai số kích thước thông thủy	Phù hợp với cổ giếng theo TCVN 10333-2:2014
Khe hở giữa nắp và khung	Không lớn hơn 6 mm
Hoa văn chống trượt	Chiều cao từ 2 mm đến 8 mm tùy cấp tải
Diện tích lỗ thông hơi	Không nhỏ hơn 140 cm²
Độ phẳng bề mặt tiếp xúc	Không có điểm lồi lõm quá 2 mm

Trong thực tế Goat nhận thấy, những thông số kỹ thuật này không chỉ mang tính hình thức mà ảnh hưởng trực tiếp đến chất lượng vận hành. Ví dụ, độ phẳng của bề mặt tiếp xúc giữa khung và nắp quyết định độ khít khi lắp đặt, độ êm khi phương tiện di chuyển qua và khả năng hạn chế rung lắc, phát sinh tiếng ồn.

Xem chi tiết nội dung và phạm vi áp dụng của tiêu chuẩn trong bài đầy đủ tại đây.

Tiêu chuẩn BS EN 124

BS EN 124 là tiêu chuẩn châu Âu được sử dụng rộng rãi trên toàn cầu và được xem là căn cứ kỹ thuật cốt lõi trong sản xuất nắp hố ga. Tiêu chuẩn này quy định rõ phương pháp phân loại và thử nghiệm sản phẩm theo từng cấp tải trọng phù hợp với vị trí lắp đặt thực tế.

Nhờ hệ thống tiêu chí minh bạch và chặt chẽ, nhà thầu và chủ đầu tư có thể dễ dàng lựa chọn đúng sản phẩm cho từng khu vực, đồng thời đảm bảo an toàn và độ bền trong quá trình khai thác.

Nhóm	Cấp tải	Tải trọng thử	Vị trí lắp đặt điển hình
Nhóm 1	A15	15 kN	Khu vực chỉ dành cho người đi bộ và xe đạp
Nhóm 2	B125	125 kN	Vỉa hè, khu đi bộ, bãi đỗ xe con
Nhóm 3	C250	250 kN	Lề đường, mép vỉa hè
Nhóm 4	D400	400 kN	Lòng đường, khu xe tải và phương tiện giao thông
Nhóm 5	E600	600 kN	Bến cảng, khu vực tải trọng trục cao
Nhóm 6	F900	900 kN	Khu vực đặc biệt chịu tải trọng cực lớn như sân bay

⚠️ Điểm Rất Dễ Nhầm Lẫn Trong Thực Tế

Chọn sai cấp tải trọng là một trong những nguyên nhân phổ biến nhất khiến nắp hố ga nhanh xuống cấp. Sản phẩm có thể trông dày dặn và chắc chắn, nhưng nếu lắp đặt không đúng vị trí theo cấp tải thiết kế thì vẫn dễ nứt vỡ, biến dạng và giảm tuổi thọ công trình.

👉 Xem GOAT Hướng Dẫn Chọn Cấp Tải Nắp Hố Ga Thực Tế.

Checklist kiểm tra Nghiệm thu chi tiết nắp hố ga trước khi giao hàng

Đây là phần quan trọng nhất của toàn bộ quy trình. Checklist dưới đây có thể dùng cho cả công tác nghiệm thu kiểm tra nắp hố ga tại xưởng và công tác nghiệm thu của nhà thầu, tư vấn giám sát hoặc chủ đầu tư trước khi nhận hàng.

1. Kiểm tra kích thước hình học và độ sai lệch

Cần lưu ý rằng, các sản phẩm nắp hố ga sau khi hoàn thiện phải tuân thủ đầy đủ những thông số kỹ thuật đã được thống nhất trong hồ sơ thiết kế và điều khoản hợp đồng. Việc kiểm tra không chỉ dừng ở hình thức bên ngoài mà cần đối chiếu cụ thể từng thông số kích thước, cấu tạo và yêu cầu kỹ thuật nhằm đảm bảo sản phẩm đáp ứng đúng yêu cầu dự án.
Dưới đây là danh sách checklist các hạng mục quan trọng cần kiểm tra liên quan đến kích thước trước khi nghiệm thu và bàn giao.

Hạng mục kiểm tra	Nội dung kiểm tra / ý nghĩa kỹ thuật	Hướng xử lý khi không đạt
Kích thước thông thủy (CO)	Đo đường kính hoặc kích thước thông thủy của khung để đảm bảo phù hợp với miệng hố ga theo bản vẽ kỹ thuật đã phê duyệt.	Yêu cầu NCC điều chỉnh hoặc đổi sản phẩm nếu sai lệch kích thước lắp đặt.
Chiều cao khung (H)	Kiểm tra chiều cao khung, đặc biệt với các dòng chịu tải lớn như D400 (từ 40 tấn trở lên). Mục đích nhằm đảm bảo đồng bộ với cao độ và kết cấu bê tông bệ đỡ tại công trường.	Từ chối nghiệm thu nếu sai lệch làm ảnh hưởng cao độ lắp đặt và kết cấu bệ đỡ đã thống nhất theo bản vẽ.
Độ phẳng bề mặt tiếp xúc	Dùng thước căn lá thép kiểm tra khe hở tại các điểm tiếp xúc giữa nắp và khung nhằm đảm bảo độ kín khít khi lắp đặt.	Yêu cầu xử lý bề mặt hoặc đổi sản phẩm nếu gây bập bênh, rung lắc khi sử dụng.
Khe hở kỹ thuật giữa nắp và khung	Kiểm tra khoảng cách giữa nắp và khung đảm bảo trong khoảng 2–6 mm và phân bố đồng đều quanh chu vi để cho phép giãn nở nhiệt và hạn chế xê dịch khi sử dụng.	Yêu cầu NCC hiệu chỉnh hoặc thay thế nếu khe hở vượt giới hạn gây rung lắc, phát sinh tiếng ồn hoặc kẹt nắp.

2. Kiểm tra ngoại quan và khuyết tật vật đúc

Khi nhận hàng, nhà thầu cần kiểm tra trực tiếp tình trạng bề mặt sản phẩm để đánh giá nhanh chất lượng đúc và yêu cầu nhà cung cấp xử lý ngay nếu phát hiện lỗi.

Đối với sản phẩm đúc thủ công, một số khuyết tật nhỏ có thể chấp nhận nếu không ảnh hưởng kết cấu. Nhưng các lỗi liên quan đến khả năng chịu lực bắt buộc phải loại bỏ.

Dưới đây là checklist nghiệm thu nắp hố ga theo kiểm tra ngoại quan và khuyết tật vật đúc.

Loại khuyết tật	Biểu hiện / nguyên nhân	Hướng xử lý
Rỗ khí	Nhiều lỗ rỗng nhỏ trên bề mặt do khí không thoát kịp	Loại bỏ sản phẩm nếu lượng rỗ khí quá nhiều và làm giảm tiết diện chịu lực
Thiếu hụt	Kiểm tra các góc cạnh, đặc biệt là các gân chịu lực nếu thấy vật liệu thiếu hụt, không điền đầy khuôn, bề mặt lõm bất thường.	Kết luận sản phẩm không đạt, yêu cầu NCC thu hồi hoặc thay thế.
Bavia	Xuất hiện phần kim loại thừa tại mép khuôn, bề mặt gồ ghề gây mất an toàn khi lắp đặt.	Mài sạch để đảm bảo an toàn và thẩm mỹ
Nứt	Vết nứt do ứng suất nhiệt trong quá trình nguội. Quan sát các đường nứt chân chim hoặc nứt lớn trên thân nắp và khung.	Từ chối nghiệm thu và yêu cầu đổi sản phẩm mới do ảnh hưởng trực tiếp đến khả năng chịu lực.
Bong tróc composite	Kiểm tra lớp nhựa phủ bề mặt bị tách lớp khỏi sợi gia cường, phồng rộp hoặc lộ sợi gia cường.	Yêu cầu sửa chữa bề mặt; nếu ảnh hưởng kết cấu phải thay thế.

3. Kiểm tra tính năng vận hành và phụ kiện

Hạng mục kiểm tra	Nội dung kiểm tra / ý nghĩa kỹ thuật	Hướng xử lý khi không đạt
Bản lề	Nhiều dòng nắp hố ga GOAT có góc mở khoảng 110° đến 130° và thiết kế an toàn để tránh nắp tự sập. Khi nghiệm thu cần kiểm tra độ mở thực tế của nắp, bảo đảm đúng thiết kế. Với các dòng có tích hợp thanh chống an toàn, cần kiểm tra khả năng giữ nắp ổn định khi mở để tránh tự sập.	Yêu cầu NCC điều chỉnh hoặc thay thế nếu góc mở không đạt, nắp mở khó khăn, bản lề vận hành không ổn định hoặc nắp không đảm bảo cơ chế an toàn.
Cơ chế cố định nắp	Kiểm tra cơ chế liên kết giữa nắp và khung, thường là khóa lưỡi gà hoặc liên kết bằng ốc vít, nhằm đảm bảo nắp được cố định chắc chắn, không xê dịch hoặc bật lệch trong quá trình sử dụng.	Yêu cầu NCC hiệu chỉnh, siết lại hoặc thay thế chi tiết liên kết nếu cơ chế cố định không chắc chắn, lắp sai, rơi ốc hoặc không đảm bảo an toàn vận hành.
Gioăng ngăn mùi, giảm rung	Kiểm tra gioăng cao su đã được lắp đúng rãnh chưa, bong lệch hoặc thiếu hụt không.	Yêu cầu NCC lắp lại hoặc thay mới nếu gioăng không đúng vị trí, không kín khít.
Hoa văn chống trượt	Kiểm tra độ sắc nét, độ đồng đều và chiều cao hoa văn bề mặt nhằm bảo đảm độ bám khi sử dụng trong điều kiện ẩm ướt.	Yêu cầu NCC xử lý hoặc thay thế nếu hoa văn mờ, không đồng đều hoặc không đáp ứng yêu cầu chống trượt.

4. Kiểm tra lớp sơn phủ bảo vệ bề mặt nắp hố ga

Lớp sơn phủ bảo vệ không chỉ mang tính thẩm mỹ mà còn là hàng rào bảo vệ đầu tiên chống lại độ ẩm, hóa chất và môi trường ăn mòn. Với nắp gang, lớp sơn bitum phổ biến nhờ khả năng kháng nước và hạn chế ăn mòn bề mặt.

Tuy nhiên, lớp sơn này vẫn có thể bị tác động bởi môi trường khắc nghiệt, ánh sáng mặt trời hay va chạm cơ học nếu không được thi công đúng quy trình. Trong các dòng nắp yêu cầu cao về thẩm mỹ và độ bền bề mặt, lớp sơn kẽm lạnh hoặc sơn epoxy được sử dụng nhờ độ bám dính tốt và khả năng chịu thời tiết hiệu quả.

Yêu cầu tối thiểu khi kiểm tra lớp phủ

Bề mặt sơn phủ phải đều, không loang lổ, không bị bỏng xỉ hay gồ ghề do lỗi sơn.
Không có hiện tượng chảy sơn hoặc để hở nền kim loại, nhất là tại các vị trí cạnh và gân chịu lực.
Không bong tróc, không rộp bề mặt, lớp phủ phải bám chắc vào bề mặt vật liệu.
Phù hợp với kiểu sơn đã thống nhất trong hợp đồng hoặc bản vẽ kỹ thuật.

👉 Xem Chi Tiết Về Sơn Bitum Cho Nắp Hố Ga

Quy trình thử nghiệm tải trọng kiểm soát chất lượng của GOAT

Trong hệ thống kiểm soát chất lượng của GOAT, thử tải là bước then chốt để xác nhận rằng sản phẩm không chỉ “đúng bản vẽ” mà còn có khả năng chịu lực thực tế theo cấp tải thiết kế. Đây cũng là cơ sở để nhà thầu và chủ đầu tư yên tâm hơn khi nghiệm thu và đưa sản phẩm vào vận hành lâu dài.

Chuẩn bị thiết bị thử tải

Tại Xưởng sản xuất, GOAT sử dụng hệ thống máy thử tải chuyên dụng có khả năng gia tải phù hợp với từng dòng sản phẩm. Thiết bị được lắp đặt và cấu hình theo tiêu chuẩn kỹ thuật bởi đơn vị chuyên ngành về thử nghiệm tải trọng. Máy được kiểm định, hiệu chuẩn định kỳ nhằm bảo đảm độ chính xác và duy trì sai số trong giới hạn cho phép.

Đặt mẫu thử

Nắp được đặt trên giá đỡ phẳng, sử dụng đệm và phụ kiện phù hợp theo yêu cầu kỹ thuật để mô phỏng điều kiện chịu tải thực tế.

Gia tải theo quy trình

Gia tải tăng 5 lần với tốc độ kiểm soát đến khoảng 2/3 tải thiết kế. Sau đó tiếp tục tăng đến tải trọng giới hạn của cấp tải tương ứng.

Tùy yêu cầu từng dự án, GOAT và khách hàng sẽ thống nhất thử tải ngẫu nhiên tại đơn vị thử nghiệm độc lập có thẩm quyền, với sự chứng kiến của đại diện hai bên nhằm bảo đảm tính khách quan và minh bạch của kết quả.

Quan sát và đo đạc

Duy trì mức tải trong thời gian theo quy định để theo dõi xem sản phẩm có xuất hiện nứt vỡ hay hư hỏng không. Sau khi tháo tải, tiến hành đo độ võng và mức biến dạng của nắp, đồng thời ghi chép đầy đủ kết quả vào biên bản thử tải.

Ý nghĩa thực tế của thử tải

Nếu báo giá ghi cấp tải cao nhưng không có cơ sở thử nghiệm tương ứng, đó là rủi ro lớn cho cả quá trình nghiệm thu và vận hành dài hạn. Tại GOAT, thử tải thành phẩm sau quá trình sản xuất là bước quan trọng được thực hiện nghiêm ngặt, giúp củng cố độ tin cậy kỹ thuật trước khi sản phẩm được bàn giao ra công trình.

👉 Xem 2 Phương Pháp Kiểm Tra Khả Năng Chịu Lực Của Nắp Hố Ga

Hồ sơ pháp lý và chứng từ bàn giao hàng hóa

Một lô hàng đạt yêu cầu không chỉ nằm ở sản phẩm thực tế, mà còn phải đi kèm bộ hồ sơ đầy đủ để phục vụ nghiệm thu, thanh quyết toán và lưu trữ chất lượng công trình. Đây là phần mà nhiều dự án lớn kiểm tra rất kỹ.

Hóa đơn GTGT: chứng từ tài chính hợp lệ cho lô hàng.

CO/CQ: chứng nhận xuất xứ và chứng nhận chất lượng từ nhà sản xuất được cơ quan có thẩm quyền cấp.

Chứng nhận xuất xưởng: xác nhận sản phẩm đã qua kiểm tra tại nhà máy.

Chứng nhận hệ thống quản lý chất lượng: như ISO 9001:2015 nếu có áp dụng.

Góc nhìn dành cho nhà thầu: Tối ưu lắp đặt và giảm rủi ro hiện trường

Trên thực tế, không ít sự cố nắp hố ga xuất phát từ quá trình lắp đặt chứ không hoàn toàn do lỗi sản xuất. Vì vậy, nhà thầu không nên chỉ dừng ở việc “nhận đủ hàng” mà cần đối chiếu cả yếu tố đồng bộ kỹ thuật giữa sản phẩm và hiện trường thi công.

Những lỗi thi công phổ biến cần tránh

Nền móng hoặc bệ đỡ không đủ độ cứng, gây sụt lún sau thời gian ngắn.
Lắp khung không cân bằng với mặt đường, khiến tải trọng dồn lệch về một phía.
Không vệ sinh sạch rãnh khung trước khi đặt nắp, làm phát sinh kênh cộm và rung ồn.
Dùng nắp và khung không đồng bộ cùng bộ sản phẩm.
Thiếu neo giữ hoặc liên kết không chắc với kết cấu bê tông xung quanh.

👉 Xem Hướng Dẫn Cách Lắp Đặt Nắp Hố Ga Chuẩn

Một checklist nghiệm thu nắp hố ga tại công trường tốt nên bao gồm cả bước kiểm tra đồng bộ nắp – khung, thử thao tác đóng mở và xác nhận mặt tiếp xúc đã được làm sạch hoàn toàn trước khi hoàn thiện.

Quy trình giao nhận và bảo hành tại GOAT

Để bảo vệ quyền lợi của khách hàng và hạn chế rủi ro trong quá trình giao nhận, GOAT xây dựng quy trình bàn giao minh bạch, rõ trách nhiệm và có hỗ trợ kỹ thuật khi cần.

GOAT thông báo giao hàng trước 2 ngày

Giúp khách hàng chủ động chuẩn bị nhân lực, xe nâng hoặc xe cẩu phù hợp với khối lượng và chủng loại sản phẩm.

Bốc dỡ đúng kỹ thuật

Sau khi nghiệm thu, công trường bố trí nhân lực và sử dụng xe nâng hoặc thiết bị cẩu phù hợp để bốc dỡ. Tránh quăng quật sản phẩm gây nứt ngầm khó phát hiện.

Tiếp nhận phản hồi kỹ thuật

Các vấn đề phát sinh sau giao hàng được ghi nhận sớm để xử lý kịp thời, tránh ảnh hưởng tiến độ lắp đặt và nghiệm thu công trình.

Chính sách bảo hành

GOAT Bảo hành 12 tháng theo cấu hình sản phẩm và điều khoản hợp đồng, áp dụng cho các lỗi kỹ thuật từ nhà sản xuất.

Kết luận

Checklist kiểm tra nghiệm thu nắp hố ga trước khi giao hàng không chỉ là một danh sách kiểm tra đơn thuần, mà là sự tổng hợp giữa tiêu chuẩn kỹ thuật, kinh nghiệm thực tế và cách tiếp cận chủ động để hạn chế rủi ro cho công trình. Khi được thực hiện nghiêm túc, checklist giúp phát hiện sớm sai sót, đảm bảo việc giao nhận minh bạch và tạo căn cứ rõ ràng cho quá trình nghiệm thu, lắp đặt cũng như bảo hành sau này.

Với các dự án hạ tầng, chọn một đơn vị sản xuất có hệ thống kiểm soát chất lượng chặt chẽ như GOAT không đơn thuần là chọn mua một sản phẩm. Đó là lựa chọn sự yên tâm trong suốt quá trình sử dụng công trình, đồng thời giúp nhà thầu và chủ đầu tư tránh được những rủi ro tiềm ẩn có thể phát sinh chi phí lớn về sau.
